Module PWM/Servo Driver-I2C 16 canaux 12 bits, interface PCA9685 pour arduino ou Raspberry pi shield, module servo shield

4,88

99897 en stock

Description

Description:

Il s’agit d’un lecteur PWM et d’une horloge intégrée. Cela signifie que les séries will et TLC5940 sont très différentes. Vous n’avez pas besoin d’envoyer constamment des signaux pour occuper votre microcontrôleur
Il est compatible 5V, ce qui signifie que vous pouvez également utiliser le contrôle MCU 3.3V et conduire en toute sécurité à la sortie 6V (lorsque vous voulez contrôler des led blanches ou bleues avec une tension positive de 3.4 + est également possible)
Sélectionnez les broches d’adresse afin de pouvoir mettre 62 tableau de bord suspendu à un seul bus i2c, soit un total de 992 sorties PWM. Ce serait une très grande ressource.
Sortie PWM à fréquence réglable d’environ 1.6Khz
Prêt à produire une résolution de 12 du moteur pas à pas, ce qui signifie qu’une fréquence de rafraîchissement de 60Hz peut atteindre une résolution de 4us
Sortie Configurable, sortie push-pull ou ouverte
La sortie permet à la broche de désactiver rapidement toutes les sorties

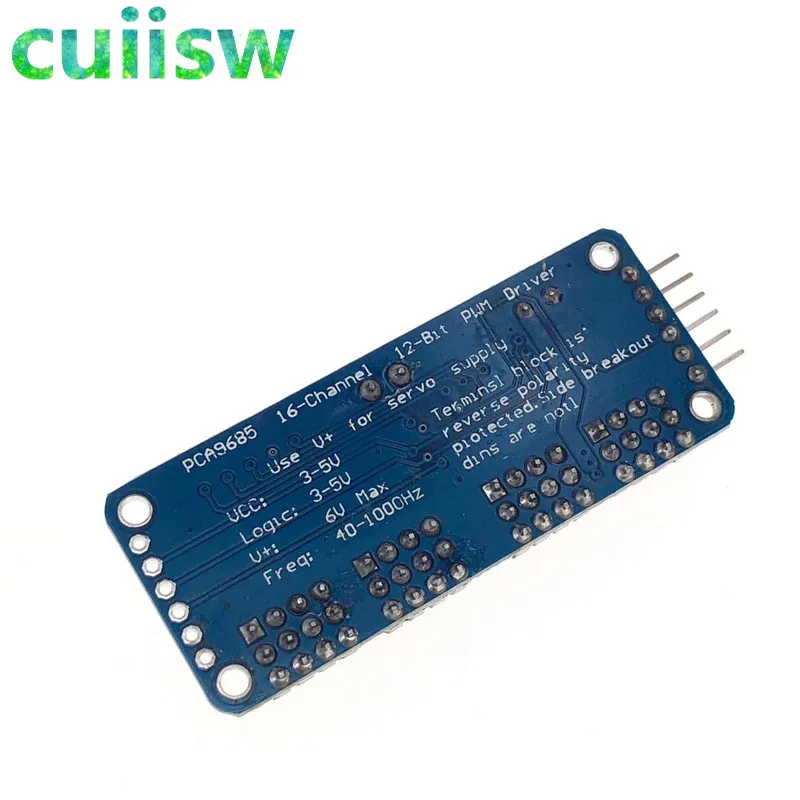

Les puces PCA9685 centrales sont emballées dans de petites plaques
Bornes d’entrée d’alimentation
Indicateur de puissance vert
Vous facilite la tâche en quatre groupes dans un connecteur à 3 broches insérer 16 servomoteurs (prise servo légèrement plus large que 0.1 « , vous pouvez donc mettre quatre paires de connecteurs 0.1 »)
Entrée de carte de câblage protégée contre l’inversion de polarité
Conception de Cascade
V + ligne pour placer un grand condensateur (dans certains cas, vous en aurez besoin)
Toutes les lignes de sortie PWM ont mis une résistance de série de 220 ohm pour les protéger, et peuvent facilement faire fonctionner la LED.
18891890189118931892

SPECIFICATIONS

  • Type de Moteur: Moteur AC
  • Alimentation: AC
  • Numéro de Modèle: PCA9685
